AC WECHSELSTROM-LABORNETZGERÄTE

Mit viel Erfahrung und Know-How entwickelt und fertigt DSC-Electronics Germany seit 2014 Wechselstrom Labor- und Industrienetzgeräte für alle Anwendungstypen. Unsere Geräte erzielen durch moderne ARM Mikrocontroller-Steuerung exzellente Stabilitätswerte, ein breites Funktionsspektrum und können bis ins Detail an Ihre Bedürfnisse angepasst werden. AC Labornetzgeräte der DF-C und DF-S Serien werden von unseren Kunden zur Funktionsprüfung, für Belastungstests und präzise Messungen im Labor so wie in der Industrie eingesetzt.

SERIEN IM VERGLEICH
  DF-C63XXX Serie DF-C61XXX Serie DF-CM63XXX Serie DF-CM61XXX Serie DF-S51XXX Serie DF-S50XXX Serie
Ausgang Phasen: 3 Drehstrom 1 3 Drehstrom 1 1 1
Spannungsbereich: 0 … 300Vrms L-N / 0 … 520Vrms L-L
(0 … 2kVrms L-N)*
0 … 300Vrms L-N
(0 … 2kVrms L-N)*
0 … 300Vrms L-N / 0 … 520Vrms L-L
(0 … 2kVrms L-N)*
0 … 300Vrms L-N
(0 … 2kVrms L-N)*
0 … 300Vrms L-N 0 … 300Vrms L-N
Strombereich: 0 … 1260A LV** / 0 … 630A FS**
(0 … 15kA L-N)*
0 … 540A LV** / 0 … 270A FS**
(0 … 15kA L-N)*
0 … 1260A LV** / 0 … 630A FS**
(0 … 15kA L-N)*
0 … 540A LV** / 0 … 270A FS**
(0 … 15kA L-N)*
0 … 42A L-N 0 … 42A L-N
Frequenzbereich: 47Hz … 63Hz
/ 100Hz / 200Hz /
400Hz (max. 50% Leistung)
47Hz … 63Hz
/ 100Hz / 200Hz /
400Hz (max. 50% Leistung)
350Hz … 450Hz (200Hz … 2500Hz)* 350Hz … 450Hz (200Hz … 2500Hz)* 45Hz … 250Hz 45Hz … 250Hz
Leistungsbereich: 0 … 1MVA 0 … 1MVA 0 … 1MVA 0 … 1MVA 0 … 5KVA 0 … 1200VA
Gehäuse: Stand-Alone Rack Stand-Alone Rack Stand-Alone Rack Stand-Alone Rack Tischgerät Tischgerät
Regelung: U U U U U U
Lastausregelung U: ≤1% ≤1% ≤1% ≤1% ≤1% ≤1%
Netzausregelung U: ≤1% ≤1% ≤1% ≤1% ≤1% ≤1%
Frequenzstabilität: ≤0.01% ≤0.01% ≤0.01% ≤0.01% ≤0.01% ≤0.01%
Spannungsstabilität: ±1% ±1% ±1% ±1% ±1% ±1%
Harmonische Verzerrung: ≤2% ≤2% ≤2% ≤2% ≤2% ≤2%
Crest Factor: ≤2% ≤2% ≤2% ≤2% ≤2% ≤2%
Recovery Time (50% Änd.): ≤15ms ≤15ms ≤15ms ≤15ms ≤15ms ≤15ms
Anzeigegenauigkeit U: ±0.5% FS + 5 dig ±0.5% FS + 5 dig ≤0.5% rdg + (±0.2% FS) ≤0.5% rdg + (±0.2% FS) ±0.5% FS + 5 dig ±0.5% FS + 5 dig
Anzeigegenauigkeit I: ±0.5% FS + 5 dig ±0.5% FS + 5 dig ≤0.5% rdg + (±0.2% FS) ≤0.5% rdg + (±0.2% FS) ±0.5% FS + 5 dig ±0.5% FS + 5 dig
Anzeigegenauigkeit P: ±0.5% FS + 5 dig ±0.5% FS + 5 dig ≤0.5% rdg + (±0.2% FS) ≤0.5% rdg + (±0.2% FS) ±0.5% FS + 5 dig ±0.5% FS + 5 dig
Anzeigegenauigkeit F: ±0.01% FS + 5 dig ±0.01% FS + 5 dig ≤0.02% rdg ≤0.02% rdg ±0.01% FS + 5 dig ±0.01% FS + 5 dig
Einstellgenauigkeit U: ±1% FS ±1% FS ±1% FS ±1% FS ±1% FS ±1% FS
Einstellgenauigkeit F: ±0.1% FS ±0.1% FS ±0.1% FS ±0.1% FS ±0.1% FS ±0.1% FS
Ext. Steuerung Analog: Ja* Ja* Ja* Ja* Nein Nein
Ext. Feedback Analog: Ja* Ja* Ja* Ja* Nein Nein
RS232: Ja* Ja* Ja* Ja* Ja Nein
RS485: Ja* Ja* Ja* Ja* Nein Nein
RS422: Ja* Ja* Ja* Ja* Nein Nein
Offenes Protokoll: Ja Ja Ja Ja Ja
Modbus-RTU: Nein Nein Nur RS485 Nur RS485 Nein
SCPI: Nein Nein Nein Nein Nein
Interlock: Ja* Ja* Ja* Ja* Ja* Ja*
Ext. Ausg. An/Aus St.: Ja* Ja* Ja* Ja* Ja* Ja*

* Optional
* LV = Starkstrombereich 0 – 150Vrms L-N / FS = Hochspannungsbereich 0 – 300Vrms L-N

DF-C Serie Wechselstrom-Industrienetzgeräte

Hochleistungs-Wechselstromnetzgeräte der DF-C Serie sind für den industriellen Dauereinsatz konzipiert und können völlig wartungsfrei und autonom arbeiten. Diese Netzgeräte verfügen optional über digitale oder analoge Verbindungen und können mit einer Vielzahl an Optionen konfiguriert werden.



Maximalwerte der Serie:
2kVrms L-N / 15kA pro Phase / 1MVA / ØPL = 0,32€/W



DF-CM Serie Hochfrequenz-Wechselstromnetzgeräte

Entwickelt für besonders Leistungsintensive Anwendungen im Labor und Industrie, sind die Wechselstrom-Labornetzgeräte der DF-CM Serie eine Hochfrequenz-Version der bewährten DF-C Serie und bei Leistungen bis in den Megawatt Bereich völlig wartungsfrei, auch bei 24/7 Dauereinsatz. Diese Netzgeräte verfügen optional über digitale oder analoge Verbindungen und können mit einer Vielzahl an Optionen konfiguriert werden.



Maximalwerte der Serie:
2kVrms L-N / 15kA pro Phase / 1MVA / ØPL = 0,32€/W

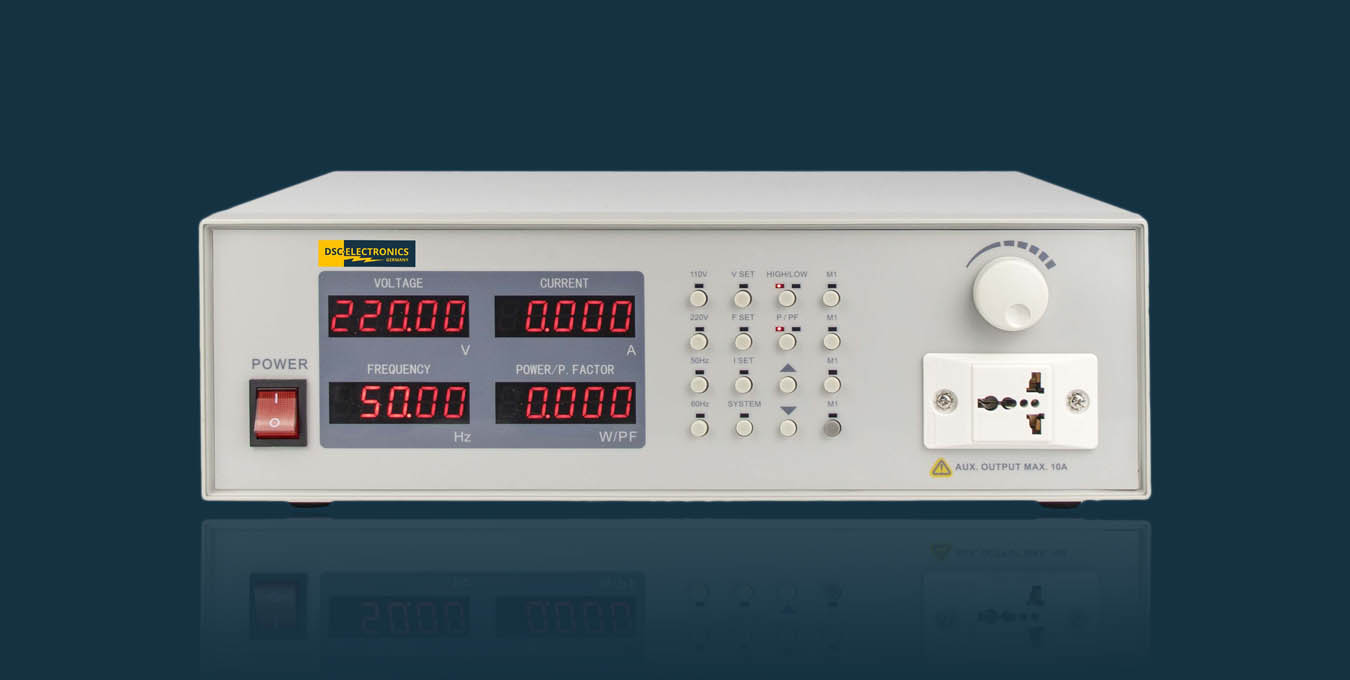

DF-S Serie Wechselstrom-Labornetzgeräte

Die DF-S Serie besitzt die Vorzüge der leistungsfähigeren DF-C Serie bei kleinerer Leistung. Entwickelt für den Laboreinsatz sind diese Wechselstrom-Labornetzgeräte sehr Benutzerfreundlich und kompakt.



Maximalwerte der Serie:
300Vrms L-N / 42A / 3KVA / ØPL = 1,20€/W
