Serie DP-M: ALIMENTADORES DE ALTA POTENCIA
Nota sobre el estado del producto: La serie DP-M es un modelo en fase de retirada y será sustituida por las series DP-P y DP-PH. La venta habitual continuará hasta 2027, incluido ese año. A partir de entonces, los dispositivos de la serie DP-M solo estarán disponibles para los clientes actuales que ya dispongan de sistemas DP-M, con el fin de ampliarlos o complementarlos.
Valores máximos de la serie:5 kV / 10 kA / 1 MW / ØPL = 0,65 €/W
| Rango de tensión: | 0 … 5 kV |
| Rango de corriente: | 0 … 10 kA |
| Ámbito de actuación: | 0 … 1 MW |
| Carcasa: | 19″, de 1U a 3U |
| Normativa: | U / I |
| Regulación de carga U: | entre ≤0,1 % FS y ≤0,2 % FS |
| Regulación de carga I: | entre ≤0,1 % FS y ≤0,2 % FS |
| Regulación de red U: | ≤0,2 % FS |
| Regulación de red I: | ≤0,2 % FS |
| Ondulación residual U: |
≤0,3 % FS + 50 mV hasta ≤1 % FS + 100 mV |
| Ondulación residual I: | ≤0,3 % FS + 10 mA |
| Tiempo de recuperación (cambio de carga del 50 %): | 5 ms |
| Precisión de indicación U: | ≤0,1 % FS + 20 mV hasta ≤0,2 % FS + 100 mV |
| Precisión de visualización I: |
≤0,3 % FS + 10 mA hasta ≤0,5 % FS + 200 mA |
| Precisión de ajuste U: | ≤0,1 % FS + 20 mV hasta ≤0,2 % FS + 100 mV |
| Precisión de ajuste I: | ≤0,3 % FS + 10 mA hasta ≤0,5 % FS + 200 mA |
| Control externo analógico: | Sí* |
| Retroalimentación externa analógica: | Sí* |
| RS232: | Sí |
| RS485: | Sí |
| RS422: | No |
| LAN: | Sí* |
| USB (host): | No |
| Acta pública: | Sí |
| Modbus-RTU: | Sí |
| SCPI: | No |
| Protección contra la corriente inversa: | Sí |
| Volcador de heno: | Módulo externo (serie AP) |
| Interlock: | Sí* |
| Salida externa activada/desactivada: | Sí* |
* Opcional
La serie DP-M combina una fuente de alimentación de corriente continua con regulación digital con un cómodo manejo frontal y un versátil control remoto. Las conexiones RS232 y RS485, así como las conexiones opcionales LAN y analógicas, permiten su integración en bancos de pruebas de laboratorio, instalaciones industriales y sistemas DP-M ya existentes.
Breve resumen de las ventajas de los alimentadores de alto rendimiento de la serie DP-M:
| Conectividad | Es posible tanto en formato digital a través de RS485, RS232 y LAN* como en formato analógico*, con compatibilidad total con Modbus-RTU. |
| Funcionalidad | Valores iniciales de 0 a 100 %, ajustables de forma variable; modos de funcionamiento de tensión constante y corriente constante con conmutación automática en función de la carga. Entrada de medición remota para compensar las pérdidas en la línea de hasta 2 V en modelos con una corriente nominal a partir de 50 A. |
| Configuración inicial | Hasta 1500 V inclusive, sin potencial de serie; por encima de ese valor, conectada a tierra. Salida resistente a cortocircuitos dentro de los límites de funcionamiento específicos del modelo. |
| Seguridad | Apagado automático en caso de sobrecalentamiento, sobretensión o sobrecorriente, con indicación de fallo. El panel frontal se puede desactivar o bloquear; la salida se puede desactivar mediante una señal de enclavamiento*. |
| Ampliabilidad | Compatible con los complementos de la serie AP. |
*Opcional
El tamaño no es determinante, pero sí supone una ventaja
Hasta 1,8 kW en una carcasa de 19″ 1/2
La imagen ilustrativa muestra una fuente de alimentación de alto rendimiento DP30-60M; consulte la ficha técnica para conocer las dimensiones del modelo seleccionado.
Utilice la serie DP-M como unidad independiente o intégrela en su estructura de rack. Los dispositivos de hasta 1,8 kW están disponibles en una carcasa compacta de 19 pulgadas y media anchura con 1U. Se pueden montar dos de estos dispositivos uno al lado del otro en un módulo de rack, que se vende por separado. En el caso de los dispositivos de ancho completo en versiones de 2U y 3U, los accesorios de montaje en rack se incluyen en el suministro.
| Menos de 1,8 kW | Carcasa de 19″, 1U, 1/2 de ancho |
| Más de 1,8 kW y hasta 12 kW | Caja de 19″, 2U |
| Más de 12 kW | Caja de 19″, 3U |
Atención: el tamaño de la carcasa puede variar en determinados modelos, por ejemplo, en los modelos de 2 kV; consulte la ficha técnica.
Mayor rendimiento en funcionamiento en paralelo
Si una sola fuente de alimentación no es suficiente, amplíe su suministro de CC con un sistema en paralelo maestro/esclavo compuesto por unidades DP-M de ancho completo con el equipamiento adecuado para el funcionamiento en paralelo. El rango de tensión se mantiene, mientras que la corriente disponible aumenta con el número de módulos. Los siguientes sistemas de ejemplo abarcan desde 20 V hasta 2000 V y ofrecen, en cada caso, más corriente de la que puede proporcionar un único modelo estándar de la serie a la tensión indicada.
Para cada rango de tensión representado, los ejemplos utilizan seis unidades del modelo estándar con la corriente nominal más alta. Se indican la tensión de salida máxima, la corriente total y la potencia del sistema calculada. Un dispositivo se configura como maestro y los otros cinco como esclavos. En la serie DP-M, esta función se configura en el propio dispositivo, por lo que no se necesitan versiones separadas para maestro y esclavo. Los ejemplos se refieren exclusivamente a dispositivos de ancho completo.
| Tensión máxima del sistema | Corriente total máxima | Potencia máxima del sistema* | Módulos de prestaciones | Altura del equipo en un rack de 19″ |
|---|---|---|---|---|
| 20V | 3600A | 72 kW | 6 × DP20-6HM | 18HE |
| 30V | 3000A | 90 kW | 6 × DP30-5HM | 18HE |
| 60V | 1500A | 90 kW | 6 × DP60-250M | 18HE |
| 100V | 900A | 90 kW | 6 × DP1H-150M | 18HE |
| 150V | 600A | 90 kW | 6 × DP150-1HM | 18HE |
| 300V | 300A | 90 kW | 6 × DP3H-50M | 18HE |
| 600V | 150A | 90 kW | 6 × DP6H-25M | 18HE |
| 1000V | 90A | 90 kW | 6 × DP10H-15M | 18HE |
| 1500V | 60A | 90 kW | 6 × DP15H-10M | 18HE |
| 2000V | 30A | 60 kW | 6 × DP20H-5M | 18HE |
* La potencia del sistema se calcula a partir de los límites de tensión y corriente indicados y está limitada a la suma de las potencias nominales de los módulos. La especificación de altura (HE) solo incluye la altura de los equipos, por lo que debe preverse por separado el espacio adicional necesario para la refrigeración, el cableado y los componentes de protección.
Adaptamos el número de módulos, la configuración del sistema, la conexión a la red y los circuitos de protección a su configuración de ensayo. En el funcionamiento en paralelo, no se dispone de un control analógico externo ni en el maestro ni en los esclavos. Para cargas con recuperación de energía, es necesario un concepto de protección adecuadamente diseñado.
Compatible con los módulos de ampliación externos de la serie AP
Amplía las funciones de tu fuente de alimentación de alto rendimiento de la serie DP-M, incluso después de la compra.
La imagen ilustrativa muestra una fuente de alimentación de alto rendimiento DP6H-12M con el módulo AP8; consulte la ficha técnica para conocer las dimensiones del modelo que haya elegido.
Con los módulos AP externos, podrá adaptar la serie DP-M a los requisitos adicionales de su configuración de pruebas. La interfaz de ampliación permite añadir funciones adecuadas incluso después de la compra. Antes de realizar el pedido, adaptamos los módulos disponibles, el diseño eléctrico y la ejecución mecánica a su fuente de alimentación y a la carga conectada.
Actualmente hay disponibles cinco módulos de ampliación de la serie AP:
Modelo AP9: Protección específica para cada aplicación contra corrientes y tensiones inversas
Con el AP9, podrá adaptar la protección adicional a cargas inductivas o capacitivas exigentes. El módulo se fabrica bajo pedido para las corrientes, tensiones y energías previstas. Es posible optar por un circuito de protección combinado contra corrientes inversas y tensiones inversas elevadas, en particular transitorios con polaridad inversa, o por una versión como chopper de frenado activo para convertir la energía reinyectada en calor. El dimensionamiento y los ciclos de funcionamiento admisibles se acordarán en función de su configuración de ensayo.
La etapa rectificadora de salida ya ofrece una protección básica contra las corrientes inversas de mismo polo dentro de los límites admisibles del equipo. El AP9 complementa esta protección integrada. La fuente de alimentación no es un sumidero de energía con capacidad de carga ilimitada. La corriente inversa, la tensión inversa y la energía de carga almacenada determinan el diseño necesario.
Modelo AP8: Filtro EMC adicional en la salida con capacidad
Para satisfacer requisitos más exigentes en el suministro de su carga, el AP8 combina un filtro EMC de tres etapas con capacidad adicional en la salida. El módulo contribuye a reducir las interferencias conducidas y estabiliza el suministro a consumidores exigentes. Su diseño tiene en cuenta la fuente de alimentación, la carga y la dinámica deseada.
Modelo AP7: Filtro EMC adicional en el lado de entrada
El AP7 complementa el filtrado de red existente con un filtro EMC de tres etapas. Está diseñado para aplicaciones con requisitos más exigentes en cuanto a la reducción de interferencias conducidas en el lado de la red. La versión monofásica o trifásica y la capacidad de carga se seleccionan en función de la fuente de alimentación.
Modelo AP6: Inversor de polaridad «
»
El AP6 permite conmutar la polaridad de salida en el módulo o mediante el bucle de control externo. Antes de cada cambio de polaridad, interrumpa la corriente de carga, por ejemplo, desconectando la salida o mediante una función de enclavamiento existente. La conmutación sin corriente no se garantiza automáticamente. El diseño eléctrico y mecánico se adapta a la fuente de alimentación y a la aplicación.
Modelo AP5: Separación mecánica de la carga de la fuente de alimentación
En aplicaciones críticas para la seguridad, puede ser necesaria una separación mecánica entre la fuente de alimentación y la carga o el banco de pruebas. El módulo AP5 permite una separación mecánica inmediata de la fuente de alimentación respecto a la carga conectada, lo que ofrece un nivel adicional de seguridad para las aplicaciones correspondientes.

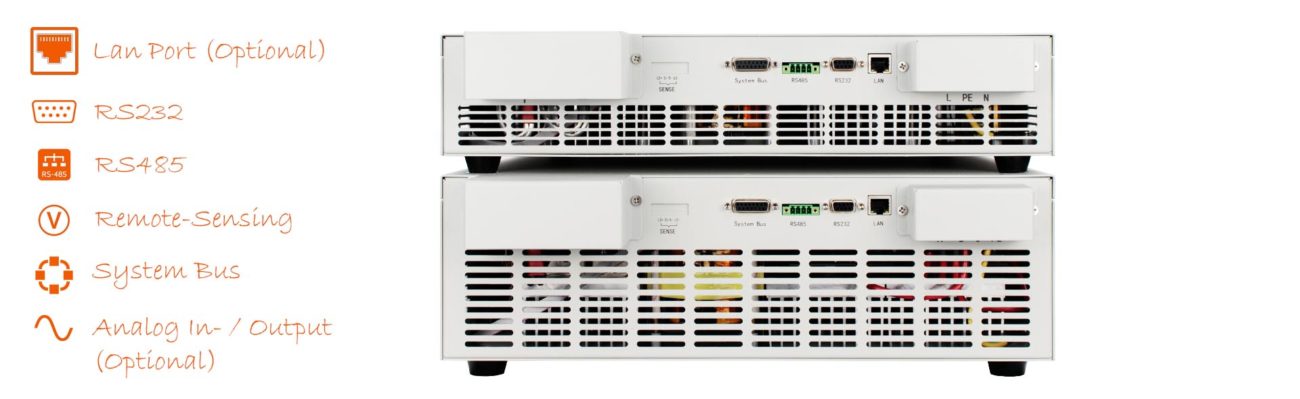

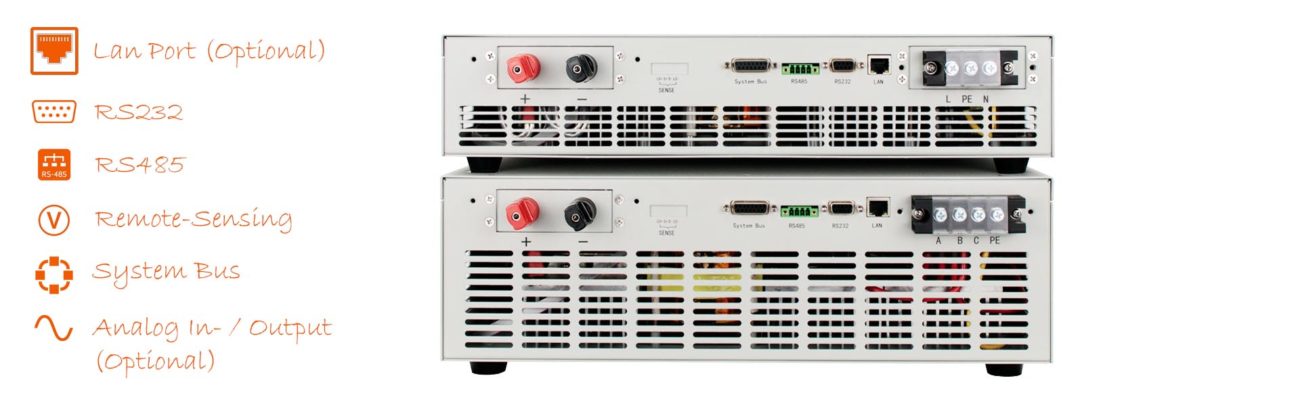

Versátil en la parte trasera
Integre la serie DP-M en su banco de pruebas a través de las interfaces RS232 y RS485 de serie con Modbus RTU o, opcionalmente, a través de LAN. Para los controles analógicos se dispone de un paquete completo de E/S: specificación de tensión y corriente, ambas salidas de valores reales y el bucle de enclavamiento A1. Para las cuatro funciones analógicas puede seleccionar de forma conjunta 0 … 5 V, 0 … 10 V o 4 … 20 mA. Las funciones U, L, F y G que se describen a continuación se ofrecen como un paquete junto con A1, y no como componentes seleccionables individualmente.
Interfaz digital RS232 y RS485 (de serie)
Las interfaces RS232 y RS485 con Modbus RTU forman parte del equipamiento de serie. El protocolo documentado permite configurar y consultar los valores de salida, lo que facilita el desarrollo de programas propios de control y comprobación.
Conexión LAN (opcional)
Con la interfaz LAN D4 opcional, podrá ampliar la conectividad digital de su infraestructura de red. Las características deseadas se especifican al realizar el pedido.
Entrada de medición remota (de serie a partir de una corriente nominal de 50 A)
Los modelos DP-M con una corriente nominal a partir de 50 A disponen de serie de una entrada de medición remota para compensar las pérdidas en los cables de hasta 2 V. Los cables de detección miden la tensión directamente en la carga, de modo que la fuente de alimentación pueda compensar la caída de tensión en los cables de carga. En el modo de funcionamiento en paralelo maestro/esclavo no está prevista la medición remota.
La conexión de cuatro polos situada en la parte trasera incluye los terminales Output+, Sense+, Sense- y Output-. En el caso de la medición remota, los terminales Sense+ y Sense- se conectan al terminal positivo y negativo de la carga, respectivamente. Para el funcionamiento sin medición remota, debe colocarse el conector ciego. El conector ciego, que suele incluirse en el suministro, conecta Output+ con Sense+ y Sense- con Output-. Los dispositivos con entrada de medición remota solo deben utilizarse si Sense+ y Sense- están correctamente conectados a la carga o si se han colocado los puentes mencionados.
Bucle de interbloqueo A1 (en el paquete analógico opcional)
El bucle de interbloqueo sin potencial A1 está incluido en el paquete analógico opcional. Una interrupción bloquea la salida, mientras que el bucle cerrado vuelve a habilitar una salida que se había activado previamente en el dispositivo. De este modo, se puede tener en cuenta, por ejemplo, una condición de habilitación externa del montaje de prueba.
Control analógico de tensión U (en el paquete analógico opcional)
A través de la entrada de control bipolar de la conexión del bus del sistema se especifica la tensión de salida de forma analógica. Se puede elegir entre 0 … 10 V (U1), 0 … 5 V (U2) o 4 … 20 mA (U3), según el estándar de señal seleccionado para todo el paquete.
Control analógico de corriente I (en el paquete analógico opcional)
A través de la entrada de control bipolar de la conexión del bus del sistema se especifica la corriente de salida de forma analógica. Las versiones de 0 … 10 V (L1), 0 … 5 V (L2) o 4 … 20 mA (L3) se ajustan al estándar de señal elegido conjuntamente para el paquete.
Valor real de tensión analógica U (en el paquete analógico opcional)
La salida de retroalimentación bipolar de la conexión al bus del sistema transmite el valor real de la tensión de salida. Dependiendo del estándar de señal del paquete analógico, la salida se realiza con 0 … 10 V (F1), 0 … 5 V (F2) o 4 … 20 mA (F3).
Valor real de corriente analógico I (en el paquete analógico opcional)
La salida de retroalimentación bipolar de la conexión al bus del sistema transmite el valor real de la corriente de salida. Dependiendo del estándar de señal del paquete analógico, la salida se realiza con 0 … 10 V (G1), 0 … 5 V (G2) o 4 … 20 mA (G3).
| Modelo | Precio | Tensión de salida | Corriente de salida | Rendimiento | Resolución de pantalla U | Resolución de pantalla I | Ondulación residual U | Ondulación residual I | Regulación de carga U | Regulación de carga I | Regulación de la red U | Regulación de la red I | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DP15H-10M | 7.940,00 € | 0 ... 1,5 kV | 0 ... 10A | 0 ... 15 kW | 1V | 10 mA | ≤0,3 % del rango de medida + 100 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | |
| DP1H-120M | 5.510,00 € | 0 ... 100V | 0 ... 120A | 0 ... 12 kW | 100 mV | 100 mA | ≤0,3 % del rango de medida + 100 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | |
| DP1H-150M | 6.690,00 € | 0 ... 100V | 0 ... 150A | 0 ... 15 kW | 10 mV | 100 mA | ≤0,5 % FS + 100 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | |
| DP1H-18M | 1.880,00 € | 0 ... 100V | 0 ... 18A | 0 ... 1,8 kW | 100 mV | 10 mA | ≤0,3 % del rango de medida + 100 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,1 % del fondo de escala | ≤0,1 % del fondo de escala | ≤0,2 % FS | ≤0,2 % FS | |
| DP1H-36M | 2.350,00 € | 0 ... 100V | 0 ... 36A | 0 ... 3,6 kW | 100 mV | 10 mA | ≤0,3 % del rango de medida + 100 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,1 % del fondo de escala | ≤0,1 % del fondo de escala | ≤0,2 % FS | ≤0,2 % FS | |
| DP1H-60M | 3.280,00 € | 0 ... 100V | 0 ... 60A | 0 ... 6 kW | 100 mV | 10 mA | ≤0,3 % del rango de medida + 100 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | |
| DP1H-75M | 3.740,00 € | 0 ... 100V | 0 ... 75A | 0 ... 7,5 kW | 100 mV | 10 mA | ≤0,3 % del rango de medida + 100 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | |
| DP120-50M | 3.280,00 € | 0 ... 120V | 0 ... 50A | 0 ... 6 kW | 100 mV | 10 mA | ≤0,3 % del rango de medida + 100 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | |
| DP150-1HM | 6.690,00 € | 0 ... 150V | 0 ... 100A | 0 ... 15 kW | 100 mV | 100 mA | ≤0,5 % FS + 100 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | |
| DP10H-12M | 5.690,00 € | 0 ... 1 kV | 0 ... 12A | 0 ... 12 kW | 100 mV | 10 mA | ≤0,3 % del rango de medida + 100 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | |
| DP10H-15M | 7.200,00 € | 0 ... 1 kV | 0 ... 15A | 0 ... 15 kW | 1V | 10 mA | ≤0,3 % del rango de medida + 100 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | |
| DP10H-1M | 1.880,00 € | 0 ... 1 kV | 0 ... 1A | 0 ... 1 kW | 1V | 1 mA | ≤0,3 % del rango de medida + 100 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,1 % del fondo de escala | ≤0,1 % del fondo de escala | ≤0,2 % FS | ≤0,2 % FS | |
| DP10H-3M | 2.910,00 € | 0 ... 1 kV | 0 ... 3A | 0 ... 3 kW | 1V | 1 mA | ≤0,3 % del rango de medida + 100 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | |
| DP10H-6M | 3.790,00 € | 0 ... 1 kV | 0 ... 6A | 0 ... 6 kW | 1V | 1 mA | ≤0,3 % del rango de medida + 100 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | |
| DP20-3HM | 3.650,00 € | 0 ... 20V | 0 ... 300A | 0 ... 6 kW | 10 mV | 100 mA | ≤0,5 % FS + 100 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | |
| DP20-6HM | 5.930,00 € | 0 ... 20V | 0 ... 600A | 0 ... 12 kW | 10 mV | 100 mA | ≤1 % FS + 100 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | |
| DP20H-1M | 2.870,00 € | 0 ... 2 kV | 0 ... 1A | 0 ... 2 kW | 1V | 1 mA | ≤0,3 % del rango de medida + 100 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | |
| DP20H-3M | 4.530,00 € | 0 ... 2 kV | 0 ... 3A | 0 ... 6 kW | 1V | 1 mA | ≤0,3 % del rango de medida + 100 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | |
| DP20H-5M | 6.050,00 € | 0 ... 2 kV | 0 ... 5A | 0 ... 10 kW | 1V | 1 mA | ≤0,3 % del rango de medida + 100 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | |
| DP3H-12M | 2.350,00 € | 0 ... 300V | 0 ... 12A | 0 ... 3,6 kW | 100 mV | 10 mA | ≤0,3 % del rango de medida + 100 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,1 % del fondo de escala | ≤0,1 % del fondo de escala | ≤0,2 % FS | ≤0,2 % FS | |
| DP3H-20M | 3.280,00 € | 0 ... 300V | 0 ... 20A | 0 ... 6 kW | 100 mV | 10 mA | ≤0,3 % del rango de medida + 100 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,1 % del fondo de escala | ≤0,1 % del fondo de escala | ≤0,2 % FS | ≤0,2 % FS | |
| DP3H-25M | 3.740,00 € | 0 ... 300V | 0 ... 25A | 0 ... 7,5 kW | 100 mV | 10 mA | ≤0,3 % del rango de medida + 100 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | |
| DP3H-40M | 5.510,00 € | 0 ... 300V | 0 ... 40A | 0 ... 12 kW | 100 mV | 10 mA | ≤0,3 % del rango de medida + 100 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | |
| DP3H-50M | 6.690,00 € | 0 ... 300V | 0 ... 50A | 0 ... 15 kW | 100 mV | 10 mA | ≤0,3 % del rango de medida + 100 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | |
| DP3H-6M | 1.910,00 € | 0 ... 300V | 0 ... 6A | 0 ... 1,8 kW | 100 mV | 1 mA | ≤0,3 % del rango de medida + 100 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,1 % del fondo de escala | ≤0,1 % del fondo de escala | ≤0,2 % FS | ≤0,2 % FS | |
| DP30-120M | 2.450,00 € | 0 ... 30V | 0 ... 120A | 0 ... 3,6 kW | 10 mV | 100 mA | ≤0,3 % del fondo de escala + 50 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | |
| DP30-2HM | 3.560,00 € | 0 ... 30V | 0 ... 200A | 0 ... 6 kW | 10 mV | 100 mA | ≤0,5 % FS + 100 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | |
| DP30-250M | 4.120,00 € | 0 ... 30V | 0 ... 250A | 0 ... 7,5 kW | 10 mV | 100 mA | ≤0,5 % FS + 100 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | |
| DP30-4HM | 5.790,00 € | 0 ... 30V | 0 ... 400A | 0 ... 12 kW | 10 mV | 100 mA | ≤1 % FS + 100 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | |
| DP30-5HM | 6.880,00 € | 0 ... 30V | 0 ... 500A | 0 ... 15 kW | 10 mV | 100 mA | ≤1 % FS + 100 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | |
| DP30-60M | 1.880,00 € | 0 ... 30V | 0 ... 60A | 0 ... 1,8 kW | 10 mV | 10 mA | ≤0,3 % del fondo de escala + 50 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | |
| DP4H-30M | 5.510,00 € | 0 ... 400V | 0 ... 30A | 0 ... 12 kW | 100 mV | 10 mA | ≤0,3 % del rango de medida + 100 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | |
| DP50-3HM | 6.790,00 € | 0 ... 50V | 0 ... 300A | 0 ... 15 kW | 10 mV | 100 mA | ≤1 % FS + 100 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | |
| DP6H-10M | 3.280,00 € | 0 ... 600V | 0 ... 10A | 0 ... 6 kW | 100 mV | 10 mA | ≤0,3 % del rango de medida + 100 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,1 % del fondo de escala | ≤0,1 % del fondo de escala | ≤0,2 % FS | ≤0,2 % FS | |
| DP6H-12M | 3.690,00 € | 0 ... 600V | 0 ... 12A | 0 ... 7,2 kW | 100 mV | 10 mA | ≤0,3 % del rango de medida + 100 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | |
| DP6H-20M | 5.510,00 € | 0 ... 600V | 0 ... 20A | 0 ... 12 kW | 100 mV | 10 mA | ≤0,3 % del rango de medida + 100 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | |
| DP6H-25M | 6.740,00 € | 0 ... 600V | 0 ... 25A | 0 ... 15 kW | 100 mV | 10 mA | ≤0,3 % del rango de medida + 100 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | |
| DP6H-3M | 1.910,00 € | 0 ... 600V | 0 ... 3A | 0 ... 1,8 kW | 100 mV | 1 mA | ≤0,3 % del rango de medida + 100 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,1 % del fondo de escala | ≤0,1 % del fondo de escala | ≤0,2 % FS | ≤0,2 % FS | |
| DP6H-6M | 2.450,00 € | 0 ... 600V | 0 ... 6A | 0 ... 3,6 kW | 100 mV | 1 mA | ≤0,3 % del rango de medida + 100 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,1 % del fondo de escala | ≤0,1 % del fondo de escala | ≤0,2 % FS | ≤0,2 % FS | |
| DP60-1HM | 3.280,00 € | 0 ... 60V | 0 ... 100A | 0 ... 6 kW | 10 mV | 100 mA | ≤0,3 % del rango de medida + 100 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,1 % del fondo de escala | ≤0,1 % del fondo de escala | ≤0,2 % FS | ≤0,2 % FS | |
| DP60-125M | 3.740,00 € | 0 ... 60V | 0 ... 125A | 0 ... 7,5 kW | 10 mV | 100 mA | ≤0,3 % del rango de medida + 100 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | |
| DP60-2HM | 5.510,00 € | 0 ... 60V | 0 ... 200A | 0 ... 12 kW | 10 mV | 100 mA | ≤0,5 % FS + 100 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | |
| DP60-250M | 6.790,00 € | 0 ... 60V | 0 ... 250A | 0 ... 15 kW | 10 mV | 100 mA | ≤1 % FS + 100 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | ≤0,2 % FS | |
| DP60-30M | 1.880,00 € | 0 ... 60V | 0 ... 30A | 0 ... 1,8 kW | 10 mV | 10 mA | ≤0,3 % del fondo de escala + 50 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,1 % del fondo de escala | ≤0,1 % del fondo de escala | ≤0,2 % FS | ≤0,2 % FS | |
| DP60-60M | 2.350,00 € | 0 ... 60V | 0 ... 60A | 0 ... 3,6 kW | 10 mV | 10 mA | ≤0,3 % del rango de medida + 100 mV (rms) | ≤0,3 % del rango de medida + 10 mA (rms) | ≤0,1 % del fondo de escala | ≤0,1 % del fondo de escala | ≤0,2 % FS | ≤0,2 % FS |
