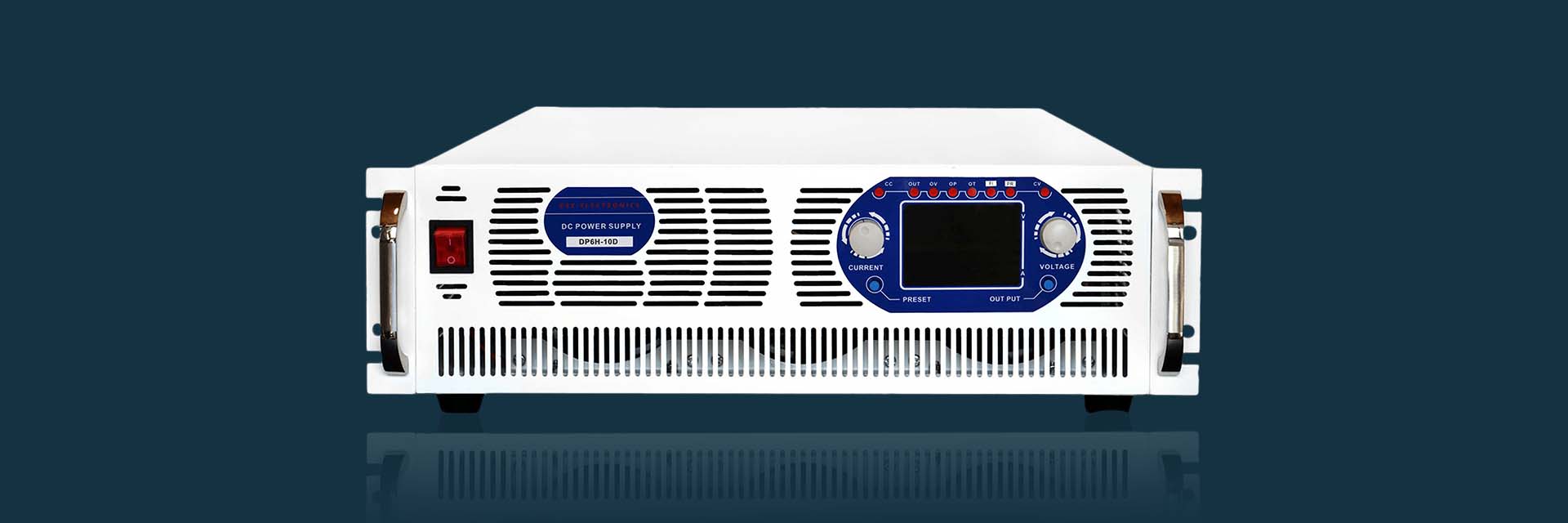

DP-D Serie HOCHLEISTUNGS-LABORNETZGERÄTE

Maximalwerte der Serie: 2kV / 5kA / 1MW / ØPL = 0,60€/W

Spannungsbereich: 0 … 2kV Einstellgenauigkeit U: ±0.5% reading ± 5 dig
Strombereich: 0 … 5kA Einstellgenauigkeit I: ±1% reading ± 20 dig
Leistungsbereich: 0 … 1MW Ext. Steuerung Analog: Ja*
Gehäuse: 19″ Ext. Feedback Analog: Ja*
Regelung: U / I / P* RS232: Ja*
Lastausregelung U: ≤0.3% + 2 dig RS485: Ja*
Lastausregelung I: ≤0.3% + 2 dig RS422: Nein
Netzausregelung U: ≤0.2% + 2 dig Offenes Protokoll: Ja
Netzausregelung I: ≤0.3% + 2 dig Modbus-RTU: Nein
Rauschen U: ≤0.3%FS + 10mVrms SCPI: Nein
Rauschen I: ≤0.5%FS + 10mArms Rückstromschutz: Ja*
Recovery Time (50% Änd.):   Polwender: Ja*
Anzeigegenauigkeit U: ±1% reading ± 5 dig Interlock: Ja*
Anzeigegenauigkeit I: ±1% reading ± 10 dig Ext. Ausg. An/Aus Strg.: Ja*
Spannungsbereich: 0 … 2kV
Strombereich: 0 … 5kA
Leistungsbereich: 0 … 1MW
Gehäuse: 19″
Regelung: U / I / P*
Lastausregelung U: ≤0.3% + 2 dig
Lastausregelung I: ≤0.3% + 2 dig
Netzausregelung U: ≤0.2% + 2 dig
Netzausregelung I: ≤0.3% + 2 dig
Rauschen U: ≤0.3%FS + 10mVrms
Rauschen I: ≤0.5%FS + 10mArms
Recovery Time (50% Änd.):
Anzeigegenauigkeit U: ±1% reading ± 5 dig
Anzeigegenauigkeit I: ±1% reading ± 10 dig
Einstellgenauigkeit U: ±0.5% reading ± 5 dig
Einstellgenauigkeit I: ±1% reading ± 20 dig
Ext. Steuerung Analog: Ja*
Ext. Feedback Analog: Ja*
RS232: Ja*
RS485: Ja*
RS422: Nein
Offenes Protokoll: Ja
Modbus-RTU: Nein
SCPI: Nein
Rückstromschutz: Ja*
Polwender: Ja*
Interlock: Ja*
Ext. An/Aus Strg..: Ja*

* Optional

Entwickelt für besonders leistungsintensive Anwendungen im Labor oder der Industrie ist die DP-D Serie für 24/7 Dauereinsatz ausgelegt, völlig wartungsfrei. Labornetzgeräte dieser Serie können auf Anfrage mit Leistungen bis in den Megawatt-Bereich gefertigt und mit einer Vielzahl von Optionen konfiguriert werden. Abhängig von der Konfiguration können DP-D Serie Labornetzgeräte komplett extern analog oder digital gesteuert werden und sind als Stand-Alone oder Rack-Mount Versionen verfügbar, was die einfache Integration in eine bestehende Infrastruktur ermöglicht.

Zusatzoptionen

Nachfolgend eine Kurzbeschreibung der möglichen Zusatzoptionen zu Labornetzgeräten der DP-D Serie. Eine ausführliche Beschreibung finden Sie im Datenblatt der Serie, sollten Sie Fragen haben kontaktieren Sie unseren Support während unserer Öffnungszeiten über den Live-Chat oder per E-Mail und wir helfen Ihnen gerne weiter.

[Z1] ZUBEHÖR: 2m Kabel mit SCHUKO, CEE männlich Blau 32A oder Rot 32A Stecker
Das Labornetzgerät wird inklusive eines 2m Anschlusskabels mit passendem Stecker geliefert:
Ausgangsleistung ≤ 3300W – SCHUKO
Ausgangsleistung > 3300W – CEE Stecker blau 32A 230V
Ausgangsleistung ≥ 6000W – CEE Stecker rot 32A 400V

[E] 19Zoll Rack-Mount Version
Das Labornetzgerät wird inklusive Rack-Mount Halterungen geliefert (nur Modelle unter 10kW).

[U] Ext. analoge Steuerung U
Eingang zur externen Steuerung der Ausgangsspannung über ein analoges Steuersignal.

[L] Ext. analoge Steuerung I
Eingang zur externen Steuerung des Ausgangsstromes über ein analoges Steuersignal.

[P] Ext. analoge Steuerung P
Eingang zur externen Steuerung der Ausgangsleistungsbegrenzung über ein analoges Steuersignal, option [K] erforderlich.

[F] Ext. analoger Feedbackausgang U
Gibt den Ist-Wert der Ausgangsspannung wieder.

[G] Ext. analoger Feedbackausgang I
Gibt den Ist-Wert des Ausgangsstromes wieder.

[H] Ext. analoger Feedbackausgang P
Gibt den Ist-Wert der Ausgangsleistung wieder, option [K] erforderlich.

[A] Interlock & Ext. Ausgsang An/Aus Strg.
Eingang zur Steuerung des Status des Ausgangs des Labornetzgerätes (An/Aus), wahlweise als „Interlock“ oder externe Steuerung schaltbar.

[D] Digitaler Anschluss
Digitaler Anschluss zum Setzen und Auslesen der Geräteparameter in Echtzeit über ein offenes Protokoll.

[R] Rückstromschutz
Schutz vor Rückströmen bei Betrieb mit großer induktiver oder kapazitiver Last.

[K] Konstantleistungsmodus
Erlaubt das Setzen einer Ausgangsleistungsbegrenzung (CP Modus), zusätzlich zur Spannungs- und Strombegrenzung (CV Modus / CC Modus).

[V] Polwender
Das wenden der Ausgangspolarität während des Betriebes.

[S] Fernmessung
Messen der Spannung am Verbraucher und Ausgleichen von Leitungsverlusten.

Labornetzgerät-Konfigurator

Wählen Sie eine passende Spannungs-, Strom-, Leistungskombination aus der Modellliste durch Klicken auf die entsprechende Zeile. Konfigurieren Sie das Modell dann durch zusätzliche Optionen, die Konfiguration wird am unteren Bildschirmrand im Konfigurator angezeigt. Drücken Sie „Weiter“ um die Konfiguration zu beenden und zur Erstellung der Anfrage zu gelangen. Füllen Sie die notwendigen Felder aus und schicken Sie Ihre Anfrage durch drücken der „Anfragen“ Taste an unseren Support, Sie erhalten innerhalb weniger Minuten ein Angebot per E-Mail zugesandt.

Modell Spannung Strom Leistung Preis Preis / Leistung Lieferzeit / Kalendertage
DP10-4HD 0 … 10 V 0 … 400 A 4000 W 2.110,00 € 0,53 €/W 25 – 30

DP10-5HD 0 … 10 V 0 … 500 A 5000 W 2.310,00 € 0,46 €/W 25 – 30

DP10-10HD 0 … 10 V 0 … 1000 A 10000 W 4.680,00 € 0,47 €/W 25 – 30

DP15-1HD 0 … 15 V 0 … 100 A 1500 W 1.330,00 € 0,89 €/W 25 – 30

DP15-120D 0 … 15 V 0 … 120 A 1800 W 1.400,00 € 0,78 €/W 25 – 30

DP15-2HD 0 … 15 V 0 … 200 A 3000 W 1.740,00 € 0,58 €/W 25 – 30

DP15-3HD 0 … 15 V 0 … 300 A 4500 W 2.150,00 € 0,48 €/W 25 – 30

DP15-4HD 0 … 15 V 0 … 400 A 6000 W 2.620,00 € 0,44 €/W 25 – 30

DP15-6HD 0 … 15 V 0 … 600 A 9000 W 4.300,00 € 0,48 €/W 25 – 30

DP15-8HD 0 … 15 V 0 … 800 A 12000 W 5.870,00 € 0,49 €/W 25 – 30

DP30-1HD 0 … 30 V 0 … 100 A 3000 W 1.460,00 € 0,49 €/W 25 – 30

DP30-150D 0 … 30 V 0 … 150 A 4500 W 1.850,00 € 0,41 €/W 25 – 30

DP30-2HD 0 … 30 V 0 … 200 A 6000 W 2.250,00 € 0,38 €/W 25 – 30

DP30-3HD 0 … 30 V 0 … 300 A 9000 W 3.700,00 € 0,41 €/W 25 – 30

DP30-4HD 0 … 30 V 0 … 400 A 12000 W 4.850,00 € 0,40 €/W 25 – 30

DP30-5HD 0 … 30 V 0 … 500 A 15000 W 5.890,00 € 0,39 €/W 25 – 30

DP30-6HD 0 … 30 V 0 … 600 A 18000 W 6.330,00 € 0,35 €/W 25 – 30

DP30-10HD 0 … 30 V 0 … 1000 A 30000 W 10.350,00 € 0,35 €/W 25 – 30

DP50-1HD 0 … 50 V 0 … 100 A 5000 W 2.080,00 € 0,42 €/W 25 – 30

DP50-150D 0 … 50 V 0 … 150 A 7500 W 2.990,00 € 0,40 €/W 25 – 30

DP50-2HD 0 … 50 V 0 … 200 A 10000 W 3.960,00 € 0,40 €/W 25 – 30

DP50-250D 0 … 50 V 0 … 250 A 12500 W 4.730,00 € 0,38 €/W 25 – 30

DP50-3HD 0 … 50 V 0 … 300 A 15000 W 5.440,00 € 0,36 €/W 25 – 30

DP50-5HD 0 … 50 V 0 … 500 A 25000 W 9.090,00 € 0,36 €/W 25 – 30

DP50-6HD 0 … 50 V 0 … 600 A 30000 W 10.750,00 € 0,36 €/W 25 – 30

DP50-10HD 0 … 50 V 0 … 1000 A 50000 W 15.410,00 € 0,31 €/W 25 – 30

DP60-1HD 0 … 60 V 0 … 100 A 6000 W 2.240,00 € 0,37 €/W 25 – 30

DP60-150D 0 … 60 V 0 … 150 A 9000 W 3.470,00 € 0,39 €/W 25 – 30

DP60-2HD 0 … 60 V 0 … 200 A 12000 W 4.490,00 € 0,37 €/W 25 – 30

DP60-3HD 0 … 60 V 0 … 300 A 18000 W 6.850,00 € 0,38 €/W 25 – 30

DP80-60D 0 … 80 V 0 … 60 A 4800 W 2.070,00 € 0,43 €/W 25 – 30

DP1H-20D 0 … 100 V 0 … 20 A 2000 W 1.290,00 € 0,65 €/W 25 – 30

DP1H-30D 0 … 100 V 0 … 30 A 3000 W 1.460,00 € 0,49 €/W 25 – 30

DP1H-50D 0 … 100 V 0 … 50 A 5000 W 2.070,00 € 0,41 €/W 25 – 30

DP1H-60D 0 … 100 V 0 … 60 A 6000 W 2.220,00 € 0,37 €/W 25 – 30

DP1H-80D 0 … 100 V 0 … 80 A 8000 W 3.040,00 € 0,38 €/W 25 – 30

DP1H-1HD 0 … 100 V 0 … 100 A 10000 W 3.960,00 € 0,40 €/W 25 – 30

DP1H-150D 0 … 100 V 0 … 150 A 15000 W 5.400,00 € 0,36 €/W 25 – 30

DP150-30D 0 … 150 V 0 … 30 A 4500 W 2.020,00 € 0,45 €/W 25 – 30

DP150-40D 0 … 150 V 0 … 40 A 6000 W 2.240,00 € 0,37 €/W 25 – 30

DP150-50D 0 … 150 V 0 … 50 A 7500 W 3.110,00 € 0,41 €/W 25 – 30

DP150-60D 0 … 150 V 0 … 60 A 9000 W 3.300,00 € 0,37 €/W 25 – 30

DP150-80D 0 … 150 V 0 … 80 A 12000 W 4.500,00 € 0,38 €/W 25 – 30

DP150-1HD 0 … 150 V 0 … 100 A 15000 W 5.370,00 € 0,36 €/W 25 – 30

DP150-150D 0 … 150 V 0 … 150 A 22500 W 8.050,00 € 0,36 €/W 25 – 30

DP2H-10D 0 … 200 V 0 … 10 A 2000 W 1.420,00 € 0,71 €/W 25 – 30

DP2H-20D 0 … 200 V 0 … 20 A 4000 W 1.820,00 € 0,46 €/W 25 – 30

DP2H-30D 0 … 200 V 0 … 30 A 6000 W 2.390,00 € 0,40 €/W 25 – 30

DP2H-50D 0 … 200 V 0 … 50 A 10000 W 4.220,00 € 0,42 €/W 25 – 30

DP250-20D 0 … 250 V 0 … 20 A 5000 W 2.130,00 € 0,43 €/W 25 – 30

DP250-30D 0 … 250 V 0 … 30 A 7500 W 2.770,00 € 0,37 €/W 25 – 30

DP250-40D 0 … 250 V 0 … 40 A 10000 W 3.760,00 € 0,38 €/W 25 – 30

DP250-50D 0 … 250 V 0 … 50 A 12500 W 4.840,00 € 0,39 €/W 25 – 30

DP3H-5D 0 … 300 V 0 … 5 A 1500 W 1.400,00 € 0,93 €/W 25 – 30

DP3H-10D 0 … 300 V 0 … 10 A 3000 W 1.610,00 € 0,54 €/W 25 – 30

DP3H-20D 0 … 300 V 0 … 20 A 6000 W 2.380,00 € 0,40 €/W 25 – 30

DP3H-30D 0 … 300 V 0 … 30 A 9000 W 3.540,00 € 0,39 €/W 25 – 30

DP3H-40D 0 … 300 V 0 … 40 A 12000 W 4.680,00 € 0,39 €/W 25 – 30

DP4H-1D 0 … 400 V 0 … 1 A 400 W 1.280,00 € 3,20 €/W 25 – 30

DP4H-2D 0 … 400 V 0 … 2 A 800 W 1.310,00 € 1,64 €/W 25 – 30

DP4H-3D 0 … 400 V 0 … 3 A 1200 W 1.370,00 € 1,14 €/W 25 – 30

DP4H-5D 0 … 400 V 0 … 5 A 2000 W 1.640,00 € 0,82 €/W 25 – 30

DP4H-10D 0 … 400 V 0 … 10 A 4000 W 2.190,00 € 0,55 €/W 25 – 30

DP4H-30D 0 … 400 V 0 … 30 A 12000 W 4.560,00 € 0,38 €/W 25 – 30

DP5H-1D 0 … 500 V 0 … 1 A 500 W 1.300,00 € 2,60 €/W 25 – 30

DP5H-2D 0 … 500 V 0 … 2 A 1000 W 1.330,00 € 1,33 €/W 25 – 30

DP5H-3D 0 … 500 V 0 … 3 A 1500 W 1.400,00 € 0,93 €/W 25 – 30

DP5H-5D 0 … 500 V 0 … 5 A 2500 W 1.680,00 € 0,67 €/W 25 – 30

DP5H-10D 0 … 500 V 0 … 10 A 5000 W 2.190,00 € 0,44 €/W 25 – 30

DP5H-50D 0 … 500 V 0 … 50 A 25000 W 9.540,00 € 0,38 €/W 25 – 30

DP6H-1D 0 … 600 V 0 … 1 A 600 W 1.330,00 € 2,22 €/W 25 – 30

DP6H-2D 0 … 600 V 0 … 2 A 1200 W 1.380,00 € 1,15 €/W 25 – 30

DP6H-3D 0 … 600 V 0 … 3 A 1800 W 1.510,00 € 0,84 €/W 25 – 30

DP6H-5D 0 … 600 V 0 … 5 A 3000 W 1.750,00 € 0,58 €/W 25 – 30

DP6H-10D 0 … 600 V 0 … 10 A 6000 W 2.450,00 € 0,41 €/W 25 – 30

DP6H-20D 0 … 600 V 0 … 20 A 12000 W 4.780,00 € 0,40 €/W 25 – 30

DP6H-25D 0 … 600 V 0 … 25 A 15000 W 5.500,00 € 0,37 €/W 25 – 30

DP10H-1D 0 … 1000 V 0 … 1 A 1000 W 1.470,00 € 1,47 €/W 25 – 30

DP10H-3D 0 … 1000 V 0 … 3 A 3000 W 2.120,00 € 0,71 €/W 25 – 30

DP10H-5D 0 … 1000 V 0 … 5 A 5000 W 2.540,00 € 0,51 €/W 25 – 30

DP10H-10D 0 … 1000 V 0 … 10 A 10000 W 4.170,00 € 0,42 €/W 25 – 30

DP10H-15D 0 … 1000 V 0 … 15 A 15000 W 5.620,00 € 0,37 €/W 25 – 30

DP10H-20D 0 … 1000 V 0 … 20 A 20000 W 7.660,00 € 0,38 €/W 25 – 30

DP15H-1D 0 … 1500 V 0 … 1 A 1500 W 1.910,00 € 1,27 €/W 25 – 30

DP20H-1D 0 … 2000 V 0 … 1 A 2000 W 2.020,00 € 1,01 €/W 25 – 30

DP20H-2D 0 … 2000 V 0 … 2 A 4000 W 2.410,00 € 0,60 €/W 25 – 30

DP20H-3D 0 … 2000 V 0 … 3 A 6000 W 2.890,00 € 0,48 €/W 25 – 30

DP20H-5D 0 … 2000 V 0 … 5 A 10000 W 4.080,00 € 0,41 €/W 25 – 30

DP20H-10D 0 … 2000 V 0 … 10 A 20000 W 7.470,00 € 0,37 €/W 25 – 30

DP20H-20D 0 … 2000 V 0 … 20 A 40000 W 13.400,00 € 0,34 €/W 25 – 30
